Detail Produk

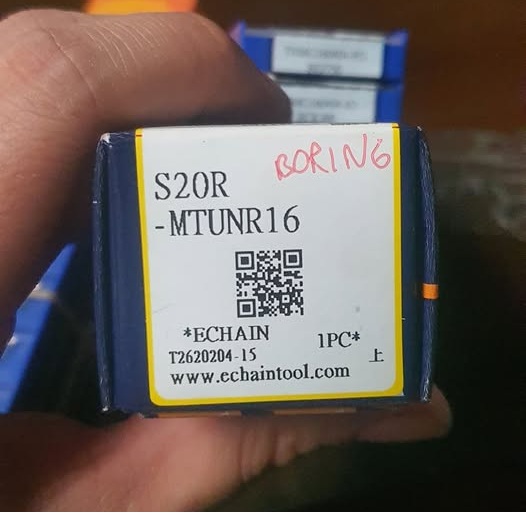

Echain S20R-MTUNR16

ECHAIN S20R-MTUNR16 adalah sebuah stang bubut dalam (boring bar) berkualitas tinggi buatan pabrikan Echaintool Taiwan. Alat ini dirancang khusus untuk proses pembubutan bagian dalam (internal turning) menggunakan mesin bubut CNC maupun konvensional.

Berikut adalah rincian arti kode dan spesifikasi teknis dari produk ini sesuai dengan standar ISO:

????️ Arti Kode Spesifikasi (ISO Code Breakdown)

S: Material gagang terbuat dari baja standar/solid steel.
20: Diameter lingkaran gagang (shank diameter) berukuran 20 mm.
R: Panjang total stang (shank length) adalah 200 mm.
M: Sistem penjepitan menggunakan Top Clamp & Lock Pin (M-System), sangat kokoh untuk menahan beban potong berat.
T: Bentuk insert (mata pahat) segitiga sama sisi / Triangular (sudut 60°).
U: Sudut potong stang terhadap benda kerja (approach angle) sebesar 93°.
N: Sudut kebebasan insert (clearance angle) adalah 0° (pahat negatif / negative insert).
R: Arah pemakanan kanan (Right hand cutting).
16: Menggunakan ukuran mata pahat (insert size) 16 (contoh tipe: TNMG 1604..)

⚙️ Komponen Pendukung (Spare Parts)

Berdasarkan katalog resmi ⁠Echaintool, berikut adalah suku cadang bawaan untuk tipe ini:

Mata Pahat (Insert): TN□□ 1604□□ (Paling umum digunakan adalah tipe TNMG 160404 atau TNMG 160408).
Baut Shim (Shim Screw): LCS-510
Klem (Clamp): CP50-21
Baut Klem (Clamp Screw): CS70-20
Kunci (Wrench): LW020 / LW025
