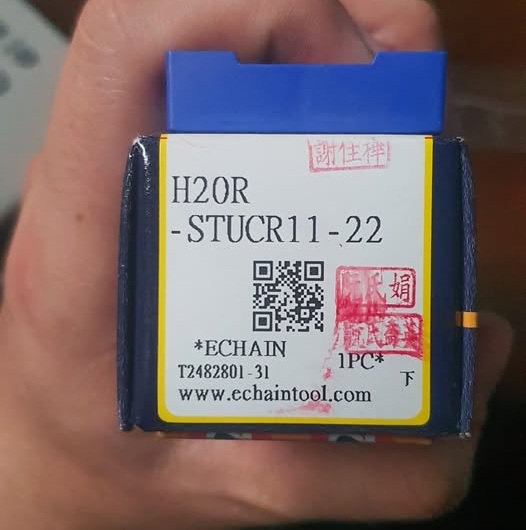

Echain H20R-STUCR11-22

Alat ini digunakan pada mesin bubut untuk memperbesar atau menghaluskan lubang bagian dalam suatu benda kerja.

Arti Kode Spesifikasi ISO

Setiap bagian dari kode tersebut memiliki arti teknis standar:

• H: Menunjukkan material gagang (shank) yang terbuat dari Tool Steel (baja perkakas berkekuatan tinggi tanpa lubang pendingin).
• 20: Ukuran diameter gagang (shank diameter), yaitu 20 mm.
• R: Panjang total holder yang berkisar di standar kode R (biasanya sekitar 200 mm).
• S: Bentuk pencekaman pisau (clamp system) menggunakan metode Screw Lock (dikunci menggunakan sekrup/baut).
• T: Bentuk mata pisau (insert) yang digunakan, yaitu berbentuk Segitiga (Triangular) dengan sudut 60° (Contoh tipe: TCMT atau TCEX).
• U: Sudut masuk holder (clearance/approach angle) sebesar 93°.
• C: Sudut bebas pisau (insert clearance angle) sebesar 7°.
• R: Arah pemotongan Kanan (Right Hand).
• 11: Ukuran panjang sisi mata pisau (insert) yang kompatibel, yaitu 11 mm (misalnya menggunakan insert TCMT 11xx).
• 22: Menunjukkan diameter minimum lubang yang bisa dimasuki oleh holder ini, yaitu 22 mm.

Fitur Utama Produk

• Material Premium: Menggunakan baja khusus yang meredam getaran dengan baik untuk hasil permukaan lubang yang lebih halus.
• Aplikasi: Sangat cocok untuk pengerjaan bubut dalam semi-finishing hingga finishing pada material besi, baja, atau stainless steel tergantung tipe insert yang dipasang.
