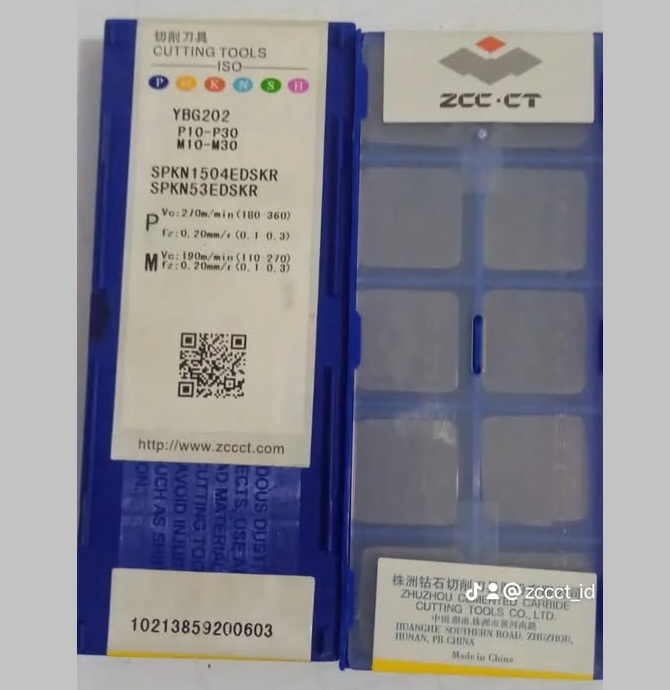

ZCC-CT SPKN1504EDSKR YBG202

Berikut adalah arti dari kode penamaan (ISO Code) dan spesifikasi teknis alat potong tersebut:

Arti Kode ISO (SPKN 1504 EDSKR)

Setiap huruf dan angka pada kode dasar ini menjelaskan geometri fisik pisau:

• S: Bentuk dasar insert adalah Square (Kotak/Bujur sangkar).
• P: Sudut bebas (clearance angle) sebesar 11°.
• K: Toleransi dimensi kelas K (standar presisi tinggi untuk milling).
• N: Jenis penampang tanpa lubang pengikat tengah (dijepit dengan klem penekan).
• 15: Panjang tepi potong (cutting edge length) sebesar 15,875 mm.
• 04: Ketebalan insert (insert thickness) sebesar 4,76 mm.
• EDSKR: Kode optimasi geometri pabrikan yang menunjukkan sudut potong kanan (Right-hand cut), bentuk wiper, dan persiapan tepi potong khusus untuk pemotongan kasar hingga semi-finishing (roughing to semi-finishing).

Spesifikasi Material & Lapisan (Grade YBG202)

Kode YBG202 menunjukkan teknologi material inti dan lapisan pelindung pisau:

• Lapisan PVD Nano-TiAlN: Memiliki lapisan Titanium Aluminum Nitride berstruktur nano yang sangat tahan panas dan tahan aus.
• Substrat Ultra-Fine: Menggunakan bahan karbida berbutir sangat halus yang memberikan ketangguhan ekstra terhadap benturan.
• Material Kerja: Sangat direkomendasikan untuk pemesinan Stainless Steel (M10–M30), baja karbon/paduan (Steel P10–P30), serta superalloy tahan panas (S05–S20).

Aplikasi Utama

Alat ini dirancang khusus untuk dipasang pada milling chuck / face milling cutter body (pisau frais muka) CNC untuk pengerjaan permukaan datar yang membutuhkan efisiensi tinggi.
