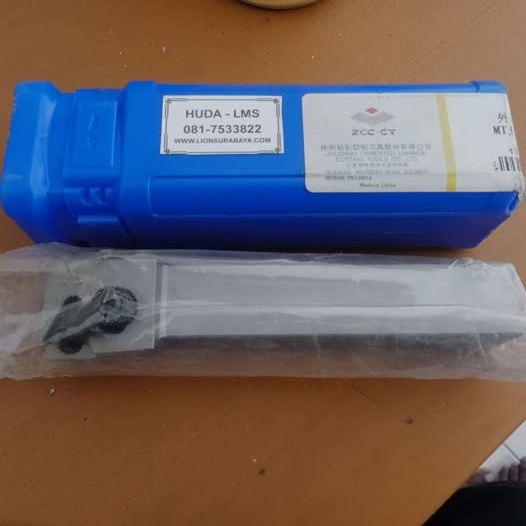

ZCC-CT MTJNR2020K16

Berdasarkan standarisasi sistem pengodean ISO, berikut adalah arti dan spesifikasi lengkap dari kode tersebut:

Arti Kode Spesifikasi (ISO Code Breakdown)

• M: Clamping System (Sistem Pencekaman) – Menggunakan tipe klem atas (top clamping / multi-clamp dengan pin dan klem) yang sangat kokoh untuk menahan beban potong yang berat.
• T: Insert Shape (Bentuk Mata Pahat) – Gagang ini dirancang khusus untuk dipasangkan dengan insert berbentuk segitiga (Triangular).
• J: Holder Style (Sudut Potong Gagang) – Memiliki sudut posisi utama (Lead Angle) sebesar 93° derajat. Sangat ideal untuk pembubutan memanjang (longitudinal turning) maupun meratakan muka (facing).
• N: Insert Clearance Angle (Sudut Bebas Insert) – Sudut bebas insert adalah 0° (Negatif). Artinya, insert memiliki dua sisi (bolak-balik) yang bisa digunakan (total 6 tepi potong).
• R: Cutting Direction (Arah Potong) – Right-hand (Arah Kanan), berarti pahat bergerak memotong dari arah kanan ke kiri (menuju spindel).
• 2020: Shank Size (Ukuran Gagang) – Lebar gagang 20 mm dan tinggi gagang 20 mm.
• K: Tool Length (Panjang Gagang) – Standar panjang total gagang adalah 125 mm.
• 16: Insert Size (Ukuran Mata Pahat) – Menggunakan insert dengan panjang tepi potong 16 mm (Contoh pasangannya: insert tipe TNMG1604... atau TNMM1604...).

Ringkasan Spesifikasi Fisik
