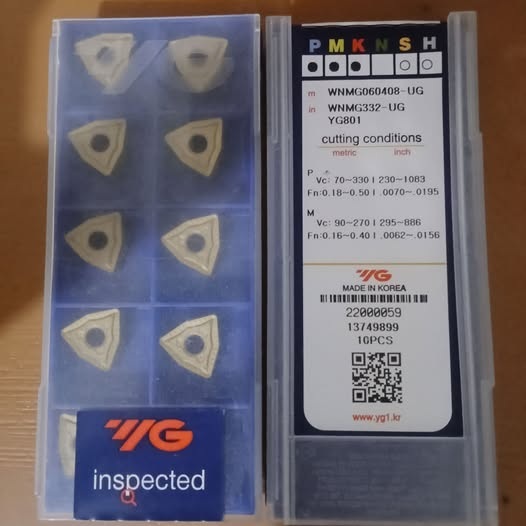

   Perbesar GambarWNMG060408-UG YG801
Detail Produk WNMG060408-UG YG801WNMG060408-UG YG801 adalah kode spesifikasi internasional (ISO) untuk pahat sisipan bubut (insert bubut) karbida buatan produsen alat potong asal Korea Selatan, YG-1. Alat ini dirancang khusus untuk proses pembubutan semi-finishing hingga medium pada material baja.Berikut adalah rincian arti dari setiap letak kode tersebut:
1. Spesifikasi Dimensi & Bentuk (WNMG 060408)
Berdasarkan standar ISO, arti dari dimensi insert ini adalah:
• W: Bentuk trigon (segitiga sama sisi terpotong dengan sudut potong 80 derajat).
• N: Sudut bebas (clearance angle) 0 derajat (pahat negatif, memiliki sisi potong di kedua sisi atas dan bawah).
• M: Toleransi akurasi dimensi insert.
• G: Jenis lubang tengah silindris dengan chipbreaker di kedua sisi permukaan.
• 06: Panjang tepi potong efektif, yaitu sekitar 6.5 mm.
• 04: Ketebalan insert, yaitu 4.76 mm.
• 08: Radius ujung pisau (corner radius), yaitu 0.8 mm. Radius ini sangat ideal untuk menghasilkan permukaan akhir yang halus sekaligus menjaga kekuatan mata pisau.
2. Desain Pemutus Beram (-UG)
• UG: Merupakan jenis geometri chipbreaker medium (Universal Medium / General Turning) dari YG-1. Geometri ini sangat fleksibel untuk mengontrol dan memotong beram (tatal besi) agar tidak melilit pada pengerjaan pemotongan medium hingga semi-finishing.
3. Kelas Material & Lapisan (YG801)
• YG801: Tingkatan mutu (grade) karbida dengan lapisan PVD TiAlN.
• Grade ini dioptimalkan oleh YG-1 untuk pemesinan kelompok baja karbon (Carbon Steel ISO P10-P30) pada kecepatan potong rendah hingga menengah (biasanya di area 120–220 m/menit).
• Sangat direkomendasikan untuk aplikasi pembubutan dalam (boring application) atau pengerjaan komponen berdiameter kecil di mana kecepatan potong tinggi sulit dicapai.
Rekomendasi Parameter Potong (YG-1)
• Kedalaman Potong (Depth of Cut / Ap): 1.0 mm hingga 2.5 mm.
• Kecepatan Makan (Feed Rate / f): 0.2 mm/putaran hingga 0.4 mm/putaran
