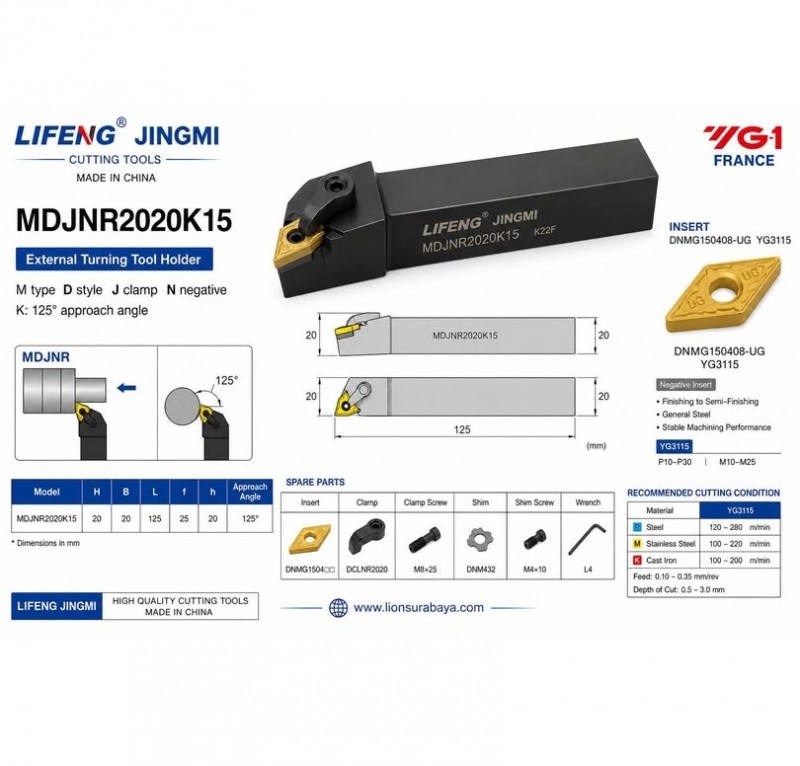

MDJNR2020K15 Lifeng Jingmi adalah produk holder atau gagang pahat bubut luar (external turning tool holder) berpresisi tinggi yang diproduksi oleh Lifeng Jingmi (Lifeng Precision Tools), sebuah pabrikan asal Tiongkok yang dikenal memproduksi perangkat potong berkualitas untuk mesin bubut manual maupun CNC.

Berikut adalah detail spesifikasi dan arti kode berdasarkan standar ISO dari produk tersebut:

Setiap huruf dan angka pada kode MDJNR2020K15 memiliki arti teknis yang spesifik:

• M: Sistem pencekaman (clamping system) menggunakan klem atas dan pin (multi-lock / top clamp & pin) untuk stabilitas tinggi.
• D: Bentuk insert atau mata pisau yang digunakan berbentuk belah ketupat (diamond) dengan sudut 55 derajat.
• J: Sudut posisi potong holder sebesar 93° derajat.
• N: Sudut bebas (clearance angle) insert adalah 0° (negatif).
• R: Arah pemakanan kanan (Right hand), artinya pahat bergerak memotong dari arah kanan ke kiri.
• 2020: Dimensi penampang gagang (shank size), yaitu lebar 20 mm dan tinggi 20 mm.
• K: Panjang total holder berukuran 125 mm.
• 15: Ukuran panjang tepi potong insert yang sesuai, yaitu menggunakan tipe DNMG 15xxxx (seperti DNMG1504 atau DNMG1506).

• Presisi Tinggi (Jingmi): Sesuai namanya (Jingmi berarti presisi dalam bahasa Mandarin), holder ini dirancang dengan toleransi yang ketat untuk memastikan akurasi pembubutan.
• Stabilitas Optimal: Menggunakan sistem klem tipe M yang sangat kuat, membuatnya cocok untuk proses pembubutan luar kontur berat (heavy turning) maupun finishing tanpa getaran berlebih.
