JUAL PULLSTUD BT40

Distributor pullstud BT40 surabaya

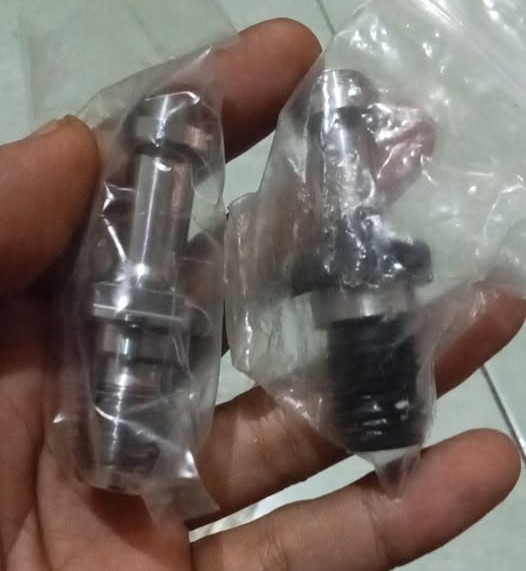

Pull Stud BT40 (sering disebut sebagai retention knob) adalah komponen penghubung vital antara mesin CNC (spindel) dengan pemegang alat (tool holder). Komponen ini berfungsi agar mekanisme penarik pada spindel (drawbar) dapat mencengkeram dan menarik tool holder ke dalam spindel dengan kuat serta aman selama proses pemesinan.

Berikut adalah detail teknis utama untuk Pull Stud BT40 per 2025:

1. Dimensi Standar (JIS B 6339 / MAS 403)

Secara umum, pull stud untuk tipe BT40 memiliki spesifikasi ukuran standar sebagai berikut:

• Thread (Ulir): M16 (Metrik).
• Panjang Total (L): Umumnya 60 mm.
• Diameter Kepala (D2/HDD): 15 mm.
• Diameter Batang/Leher (D3/DN): 10 mm.
• Diameter Dudukan (D4): 17 mm.

2. Variasi Sudut (Angle)

Sudut pada kepala pull stud sangat menentukan kecocokan dengan jenis mesin tertentu. Kesalahan pemilihan sudut dapat menyebabkan alat lepas atau merusak spindel. Tipe yang paling umum adalah:

• 45 Derajat: Paling standar dan banyak digunakan pada mesin CNC umum.
• 60 Derajat: Digunakan pada spesifikasi mesin tertentu.
• 90 Derajat: Untuk kebutuhan mesin khusus.
• 15 Derajat: Sering ditemukan pada standar JIS B 6339 tertentu.

3. Fitur Tambahan

• Coolant Hole (Lubang Pendingin): Tersedia tipe solid (tanpa lubang) atau tipe dengan lubang di tengah (through coolant) untuk menyalurkan cairan pendingin langsung melalui alat potong.
• O-Ring: Banyak model dilengkapi dengan O-ring untuk mencegah kebocoran cairan pendingin di sambungan ulir.
• Material: Biasanya terbuat dari baja paduan berkualitas tinggi (seperti 20CrMnTi atau 40Cr) yang melalui proses pengerasan (heat treatment) untuk ketahanan aus dan kekuatan tarik maksimal.

Tips Pemilihan
